Разработка простых интерфейсов с помощью dialog/Xdialog
Автор: Sunil Thomas Thonikuzhiyil
Перевод: Иван Песин, Александр Куприн


(Примеры, рассмотренные здесь, вы сможете найти в архиве по адресу http://gazette.linux.ru.net/lg101/misc/sunil/examples_sh.tar.gz. -- прим. А.К.)

1) Введение

Статья рассматривает применение программ dialog и Xdialog для реализации простых интерфейсов к скриптам. Это предполагает, что вы знакомы с написанием скриптов командного интерпретатора. Последняя версия статьи доступна по адресу http://gnubox.dyndns.org:8080/~sunil/dialog.php.

dialog это утилита для построения консольных интерфейсов. Xdialog аналогичная программа для X. Обе программы более-менее совместимы и легко интегрируются в скрипты. Dialog входит в состав большинства дистрибутивов GNU/Linux. Если вы хотите собрать её из исходников, то архив можно найти на http://hightek.org/dialog/. Программа Xdialog доступна на сайте http://xdialog.dyns.net/.

Эти программы являются свободными и работают на большом количестве платформ *nix. Большинство приведённых примеров в данном руководстве являются адаптацией примеров, поставляемых с исходными кодами программ.

2) Основы

Вот первый скрипт, работу которого я проверил. Он просто выводит диалог с кнопками "Да" и "Нет".
#!/bin/bash
DIALOG=${DIALOG=dialog}

$DIALOG --title " Мой первый диалог" --clear \
        --yesno "Привет! Перед вами пример программы,\nиспользующей (X)dialog" 10 40

case $? in
    0)
	echo "Выбрано 'Да'.";;
    1)
	echo "Выбрано 'Нет'.";;
    255)
	echo "Нажата клавиша ESC.";;
esac

Скопируйте приведённые строки в файл, например, yesno.sh и установите атрибут выполнения.

$chmod u+x yesno.sh

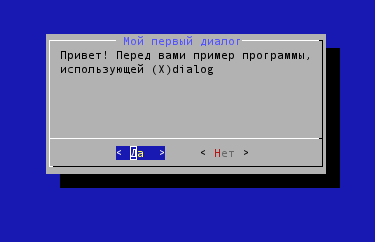

Теперь попробуйте запустить его (см.рисунок 1).

$./yesno.sh

Изменим строку

 DIALOG=${DIALOG=dialog}
на
DIALOG=${DIALOG=Xdialog}

и запустим скрипт из xterm (см.рисунок 2).

Давайте детально разберём приведённую программу. Первая строка является комментарием, который также указывает, что для выполнения требуется командный интерпретатор bash. (Последовательность #! в мире Unix называется sha-bang. Она указывает системе какой именно интерпретатор следует использовать для исполнения сценария -- http://gazette.linux.ru.net/rus/articles/abs-guide/c112.html. -- прим. А.К.)

DIALOG=${DIALOG=dialog}

Эта строка присваивает переменной DIALOG значение 'dialog'. Сам же диалог формируется следующей строкой:

    $DIALOG --title " Мой первый диалог" --clear \
    	    --yesno "Привет! Перед вами пример программы,\nиспользующей (X)dialog" 10 40

Применяемые опции:
--title задаёт заголовок диалога
--clear очищает экран перед отображением диалога
--yesno задаёт тип диалога и текст для отображения.

Выводимый текст нужно брать в двойные кавычки. Текст переносится в зависимости от ширины диалогового окна. Можно использовать символ \n для указания принудительного перевода строки. Последние два числа задают ширину и высоту диалога. (Размеры окна задаются в символах. Это верно как для dialog, так и Xdialog. При этом для вывода текстовой информации Xdialog использует моноширинный шрифт. -- прим. А.К.) Между кнопками можно переключатся при помощи клавиши табуляции.

Теперь программа ждёт пользовательского выбора. В зависимости от того, нажмёте кнопку "Да" или "Нет", или нажмёте клавишу Escape, переменная командного интерпретатора $? будет содержать код завершения программы, который можно так или иначе обработать.

2) Ввод данных

Следующая программа ожидает ввода строку и затем отображает её на экране.

#!/bin/sh
DIALOG=${DIALOG=dialog}
tempfile=`tempfile 2>/dev/null` || tempfile=/tmp/test$$
trap "rm -f $tempfile" 0 1 2 5 15

$DIALOG --title "Ввод данных" --clear \
	--inputbox "Привет! Перед вами пример ввода даных\nВведите своё имя:" 16 51 2> $tempfile

retval=$?

case $retval in
  0)
    echo "Вы ввели `cat $tempfile`"
    ;;
  1)
    echo "Отказ от ввода.";;
  255)
    if test -s $tempfile ; then
      cat $tempfile
    else
      echo "Нажата клавиша ESC."
    fi
    ;;
esac

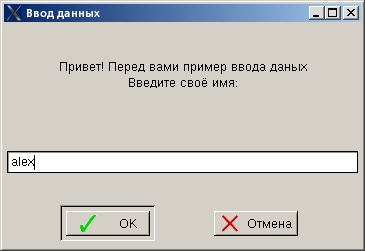

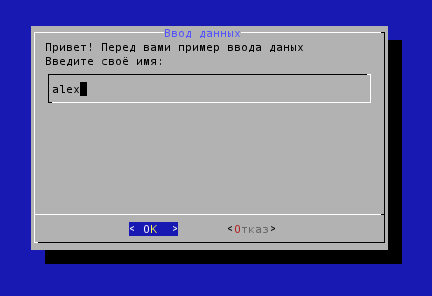

Запустите программу в консоли и под X (после замены dialog на Xdialog) Полюбуйтесь -- рисунок 3, 4.

Эта программа немного сложнее, чем предыдущая. Следующие строки определяют временный файл и его удаление при завершении программы:

tempfile=`mktemp 2>/dev/null` || tempfile=/tmp/test$$
trap "rm -f $tempfile" 0 1 2 5 15
(В оригинальном скрипте для формирования имени временного файла использовалась утилита tempfile, но такую обнаружить не удалось, поэтому пришлось её заменить на mktemp. Хотя скрипт работать будет в любом случае, т.к. в случае ошибки конструкция || позволяет сформировать имя файла вида /tmp/test$$, где $$ -- PID текущего процесса. Хотя, на мой взгляд, корректней было бы использовать переменную $RANDOM. -- прим. А.К. & Антонов Дмитрий)
(По поводу mktemp - вместо долларов "$" надо пользовать "X" (заглавные иксы) ... чем больше иксов - тем более случайная последовательность получится ... -- прим. Валерий Картель)

В первой строке делается попытка создать временный файл с помощью утилиты mktemp. Если это не получается, он создается вручную, в каталоге /tmp. Вторая строка определяет обработчик сигналов. При завершении скрипта (вне зависимости, корректном или не корректном) обработчик удаляет временный файл. Числа -- это номера обрабатываемых сигналов.

После этого вызывается программа dialog:

$DIALOG --title "Ввод данных" --clear \
	--inputbox "Привет! Перед вами пример ввода даных\nВведите своё имя:" 16 51 2> $tempfile

Программа по умолчанию выводит результат в файл ошибок (stderr - прим. И.П.). Благодаря этому вы можете перехватить введённый текст для последующей его обработки.

3) Организация меню

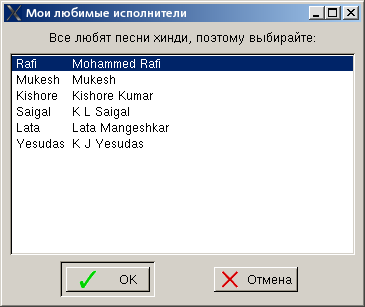

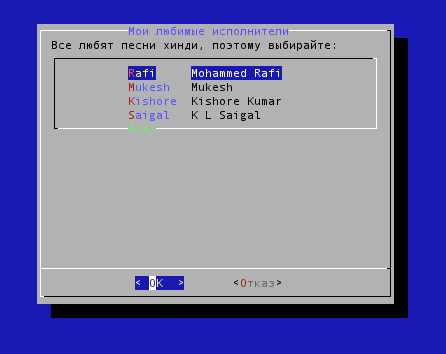

Следующая программа позволяет вам организовать список с возможностью выбора одного из элементов (см.рисунок 5, 6):

#!/bin/sh
DIALOG=${DIALOG=dialog}
tempfile=`mktemp 2>/dev/null` || tempfile=/tmp/test$$
trap "rm -f $tempfile" 0 1 2 5 15

$DIALOG --clear --title "Мои любимые исполнители" \
        --menu "Все любят песни хинди, поэтому выбирайте:" 20 51 4 \
        "Rafi"  "Mohammed Rafi" \
        "Mukesh" "Mukesh" \
        "Kishore" "Kishore Kumar" \
        "Saigal" "K L Saigal" \
        "Lata"  "Lata Mangeshkar" \
        "Yesudas"  "K J Yesudas" 2> $tempfile

retval=$?

choice=`cat $tempfile`

case $retval in
  0)
    echo "Да вы эстет! '$choice' -- это лучшее, что вы слышали в своей жизни!";;
  1)
    echo "Отказ от ввода.";;
  255)
    echo "Нажата клавиша ESC.";;
esac

Логика работы скрипта аналогична той, что реализована в скрипте inputbox.sh -- результат выполнения скрипта перенаправляется во временный файл, откуда он может быть взят для дальнейшей обработки.

4) Списки зависимых кнопок (radiolist) и флажков (checklist).

Формирование таких списков аналогично организации меню, описанного в предыдущем разделе.

#! /bin/sh
DIALOG=${DIALOG=dialog}
tempfile=`mktemp 2>/dev/null` || tempfile=/tmp/test$$
trap "rm -f $tempfile" 0 1 2 5 15

$DIALOG --backtitle "Не стесняйтесь, выберите любимого певца" \
        --title "Выбор исполнителя" --clear \
        --radiolist "Мой любимый певец, это... " 20 61 5 \
        "Rafi"  "Mohammed Rafi" off \
        "Lata"    "Lata Mangeshkar" ON \
        "Hemant" "Hemant Kumar" off \
        "Dey"    "MannaDey" off \
        "Kishore"    "Kishore Kumar" off \
        "Yesudas"   "K. J. Yesudas" off  2> $tempfile

retval=$?

choice=`cat $tempfile`
case $retval in
  0)
    echo "Ого! Кто бы мог подумать, но выбор пал на '$choice'";;
  1)
    echo "Отказ от ввода.";;
  255)
    echo "Нажата клавиша ESC.";;
esac

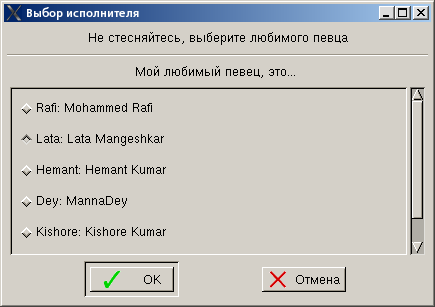

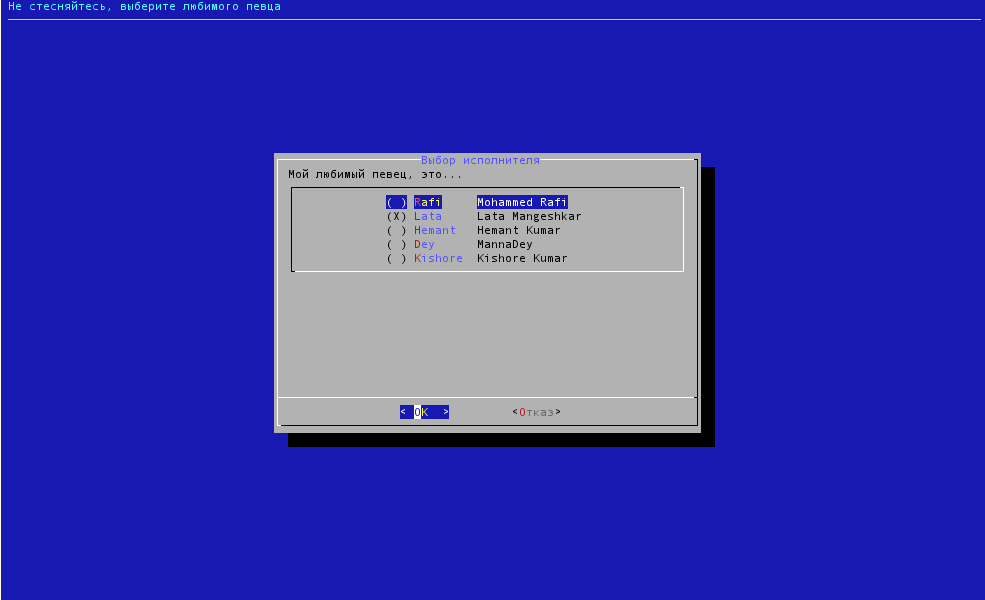

Можете взглянуть на скриншоты -- см. рисунок 7, 8.

Для того, чтобы использовать список флажков, вместо радиокнопок, замените в скрипте опцию --radiolist на --checklist.

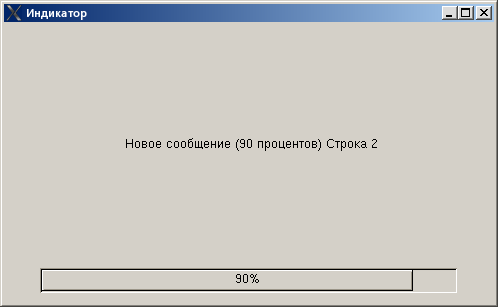

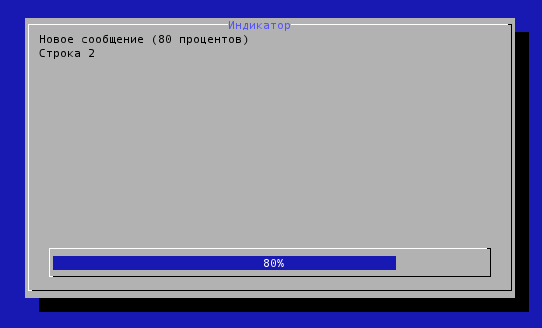

5) Создание индикатора

Такой элемент позволяет визуализировать процесс выполнения вашего скрипта:

#!/bin/sh
DIALOG=${DIALOG=dialog}

COUNT=10
(
while test $COUNT != 110
do
echo $COUNT
echo "XXX"
echo "Новое сообщение ($COUNT процентов)"
echo "Строка 2"
echo "XXX"
COUNT=`expr $COUNT + 10`
sleep 1
done
) |
$DIALOG --title "Индикатор" --gauge "А вот пример простейшего индикатора" 20 70 0

Особенность реализации индикатора заключается в том, что программа dialog получает данные через конвейер от кода, который заключён внутри круглых скобок. Есть два момента, на которые необходимо обратить внимание. Первый -- это обязательное использование переменной $COUNT. Именно из неё dialog/Xdialog считывает текущее значение индикатора. При этом желательно, чтобы значение переменной колебалось в диапазоне от 0 до 100. Второй -- это использование строк вида "XXX" в качестве ограничителей сообщения, выводящегося на экран (см. рисунок 9, 10)

(В реализации этого элемента есть ошибка. Если используется dialog, то всё отрабатывается корректно, а в случае с Xdialog строка "Строка 2" не переносится на новую строку. Использьзование тоже \n не помогает. -- прим. А.К.)

6) Выбор файла

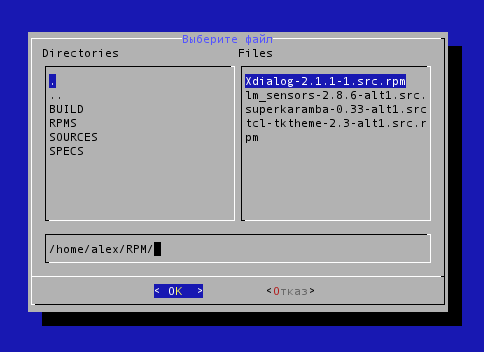

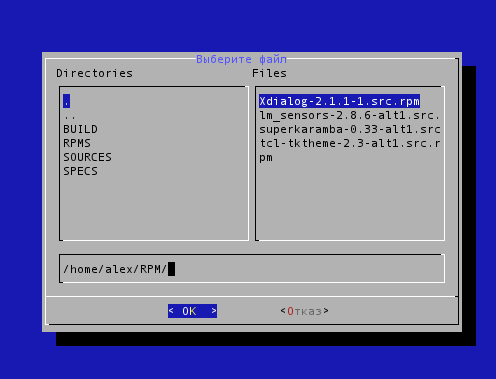

Вот пример простейшего диалога для выбора файла (см. рисунок 11, 12):

#!/bin/sh
DIALOG=${DIALOG=dialog}

FILE=`$DIALOG --stdout --title "Выберите файл" --fselect $HOME/ 10 60`

case $? in
    0)
	echo "Выбран \"$FILE\"";;
    1)
	echo "Отказ от ввода.";;
    255)
	echo "Нажата клавиша ESC.";;
esac

Обратите внимание, что в этом примере используется другой механизм получения данных от dialog. По умолчанию большинство элементов, представленных в dialog, возвращают значение через stderr, поэтому в предыдущих примерах использовалось перенаправление данных с stderr в файл. Используя опцию --stdout, можно сразу перенаправлять данные на стандартный вывод, что и демонстрируется в последнем примере.

Диалоговое окно для выбора файла состоит из панелей. Вы можете перемещаться между ними при помощи клавиши "Tab". Кроме этого, у вас есть возможность вводить данные непосредственно в строке ввода, расположенной под панелями.

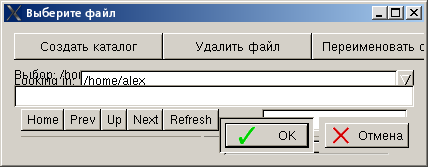

(Правда есть пара "но", на которые следует обратить внимание. На первое "но" вы наступите, если попробуете последний пример выполнить, используя Xdialog (см. рисунок 13). Получается, что добиться 100%-го портирования из текста в графику невозможно -- приходится менять размер окна. Второе "но" -- это навигация по файловому дереву. В текстовом режиме (dialog) у меня это не получилось -- клавиша "Enter" воспринимается как окончательный выбор и использовать её для перемещения по подкаталогам не удаётся. В графике (Xdialog) с этим проще -- там поддерживается мышка и перемещение по подкаталогам не вызывает проблем. -- прим. А.К.)

7) Календарь и настройка часов

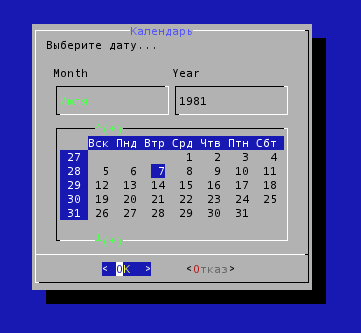

а) Календарь

Информация о годе, месяце и дне выводится на отдельных панелях. Если значение дня,месяца или года не указано, либо оно отрицательное, то используются системная дата. (Работает только в dialog. При частичном отсутствии начальных значений даты (например, вы не указали год) Xdialog выдаёт сообщение об ошибке. Указать в качестве начального значения , например, 1000-й год не получится -- dialog воспринимает это как неверное значение и указывает текущую дату. Xdialog в этом случае выдаёт сообщение об ошибке. -- прим. А.К.) Для изменения значений можно использовать стрелки управления курсором, либо воспользоваться горячими клавишами, используемыми в vi при навигации по тексту: h, j, k и l. (Верно для dialog. В Xdialog используются управление при помощи мышки и только навигация по дням месяца возможна при помощи клавиш управления курсором. -- прим. А.К.) Если год устанавливается равным 0, то по умолчанию используется значение текущего года. Результат выводится в формате день/месяц/год (см. рисунок 14, 15).

#!/bin/sh
DIALOG=${DIALOG=dialog}

USERDATE=`$DIALOG --stdout --title "Календарь" --calendar "Выберите дату..." 0 0 7 7 1981`

case $? in
  0)
    echo "Выбрано: $USERDATE.";;
  1)
    echo "Отказ от ввода.";;
  255)
    echo "Нажата клавиша ESC.";;
esac

б) Настройка часов

Этот диалог позволяет вам выбирать время (см. рисунок 16, 17).

#!/bin/sh

DIALOG=${DIALOG=Xdialog}
USERTIME=`$DIALOG --stdout --title "Настройка часов" --timebox "Укажите,пожалуйста, время..." 0 0 12 34 56`

case $? in
  0)
    echo "Указано время: $USERTIME.";;
  1)
    echo "Отказ от ввода.";;
  255)
    echo "Нажата клавиша ESC.";;
esac

8) Другие возможности

Кроме этого, Xdialog располагает такими элементами, как деревья (tree-view), выбор значения из заданного диапазона (range-box), редактор текстовых файлов (edit-box) и т.п. За детальной информацией обращайтесь по адресу http://thgodef.nerim.net/xdialog/doc/box.html. Не забудьте заглянуть в справочное руководство для dialog -- оно содержит интересную информацию о таких возможностях как ввод пароля (password box), просмотр файла (tailbox) и т.д. Также у вас есть возможность манипулировать внешним видом окна, меняя цвета, добавляя/убирая тени и т.п.

9) Подсказки

Ваш скрипт сможет самостоятельно делать выбор между dialog и Xdialog, если в его начале дописать следующую конструкцию:

if [ -z $DISPLAY ]
then
    DIALOG=dialog
else
    DIALOG=Xdialog
fi

Попробуйте запустить скрипт, предложенный ниже, в консоли и "иксах".

#!/bin/sh
if [ -z $DISPLAY ]
then
    DIALOG=dialog
else
    DIALOG=Xdialog
fi
$DIALOG --yesno "Забавно, не правда ли?" 0 0

10) Ссылки

1) Страницы справочного руководства dialog: http://hightek.org/dialog/manual-0.9a-20010429.html

Обязательно прочтите их (или man dialog), если планируете писать скрипты, используя dialog.

2) Примеры скриптов: http://www.fifi.org/doc/dialog/examples/.

Все примеры, представленные здесь, являются модифицированными скриптами, взятыми по этому адресу. Если вы используете Debian GNU/Linux, то эти примеры вы найдёте в /usr/share/doc/dialog/examples.

3) Страница Thomas'а Dickey: http://dickey.his.com/dialog/

4) Страница Vincent'а Stemen'а: http://hightek.org/dialog/.

Эта страница содержит исчерпывающую информацию о различных версиях dialog.

5) Документация по Xdialog: http://thgodef.nerim.net/xdialog/doc/index.html.

На этой странице вы найдёте полную информацию о функциональных возможностях Xdialog.

Sunil Thomas Thonikuzhiyi

Я работаю консультантом по информационным технологиям при законодательном собрании штата Керала, Тривандрам, Индия. На Linux я работаю с 1996. Получил высшее образование на факультете компьютерных наук университета города Кочин (Cochin). Интересуюсь всеми типами операционных систем. В свободное время люблю слушать народную индийскую музыку.
